電子式推拉力計使用說明書

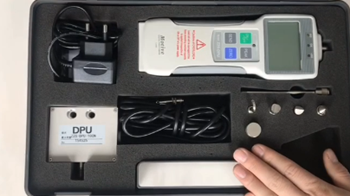

　　1、安裝附件

　　測量前準備好適合的附件，順時針旋轉把它們安裝在測量軸上，用塑料螺母固定它們。

　　2、 打開儀器

　　按“ON”所有的符號都顯示在LCD屏幕上，大約2秒鐘。接著是顯示滿刻度然后自動進入測量狀態。

　　3、 測量單位的選擇

　　按住“ZERO”的同時，按以下“ON”開機，“-1234”顯示在LCD屏幕上。按一次“ZERO”，測量單位輪流從kgf(gt)，N，Lbf(ozf)回到kgf(gf)。當期望的單位出現時，按“SEND”確認再回到測量狀態，選中的測量單位就在LCD屏幕上。

　　4、LED顯示的翻轉

　　當儀器安裝在直立的測試臺(測試軸向下)

　　這就可能需要LED的顯示。

　　按住“ZERO”的同時，按一下“ON”開機。-1234顯示在LCD屏幕上，按“PEAK”鍵，LCD顯示值翻轉。

　　按“SEND”鍵確認正確的顯示，再回到測量狀態

　　5、設定比較參數

　　設定高值和低值限制，以便無論如何測量的絕對值在其中低于、高于限定都可以在“-”“o”和“大”的方式在屏幕上顯示出來

　　設定上限比較值

　　按住“PEAK”鍵的同時，按“N”開機。HI出現在LCD屏幕上，再進入HI上限比較值設定。

　　按“SEND”鍵選擇數值再繼續進入下限比較值。LCD屏幕

　　設定下限比較值

　　如果你按“SEDN”鍵確定了上限比較值后，LO出現在LCD屏幕上，再繼續進入下限比較值設定屏幕。

　　按“ZERO”用來增加數值，按“PEAK”用來減少數值。

　　按住“ZERO”或“PEAK”鍵不放，能快速增加或減少數值。

　　按“SEND”鍵選擇數值，進入來樣頻率設定屏幕。

　　6、來樣頻率的選擇

　　根據測量狀態，來樣頻率可以選擇。當比較參數設定后，來樣頻率屏幕設定出現。如果你按“SEND”鍵設定好下限比較值后，F(xiàn)-Adc出現在屏幕上，再進入來樣頻率設定屏幕按“ZERO”或“PEAK”FR和SL，交換出現。

　　①當執行破壞性實驗或者被測力變化顯著時，F(xiàn)A提供快的來樣頻率(1000次/秒)或快速反映。

　　②當被測力平緩變化或者測量可能收振動或噪音影響。SL提供低的采樣頻率(30次/秒)或者低速反映。

　　7、選擇Peak方式

　　“按PEAK”鍵，Peak出現在LCD屏幕上，壓縮和拉伸得到的力值可以保持，按“ZERO”鍵歸零。

　　8、轉換到跟蹤模式

　　再次按“PEAK”鍵切換到跟蹤模式，Peak在LCD屏幕上消失。在跟蹤模式，測量值是實時顯示的。

　　9、抵消位置誤差等

　　按“ZERO”鍵抵消附件的重量等，當您來用可持式測量時，讀書會受到您的位置影響。

　　測量時，讀數會受您的位置影響。

　　在開始測量前要在您所處的位置重新歸零，再開始測量。
